測量精度利刃--機器視覺測量濾光片應用分析
在現代工業自動化與精密檢測領域，機器視覺測量技術憑借其高速度、高精度和非接觸等優點，成為了質量控制的“火眼金睛”。然而，這雙“眼睛”能否看得清、測得準，很大程度上取決于一個常被我們經常忽視的一個重要光學部件——濾光片。下面我們將深入了解濾光片是如何成為機器視覺測量系統中決定性一環的。
（圖源網絡，僅供參考-侵刪）
一、機器視覺測量的核心原理與光學挑戰
機器視覺測量的本質是通過相機捕獲被測物體的圖像，并基于數字圖像處理算法，提取特征點、邊緣、輪廓等信息，最終計算出物體的尺寸、位置、形狀等幾何參數。
其基本流程為：光源照明→光線經物體反射/透射→鏡頭成像→相機傳感器接收→圖像處理與分析→輸出測量結果。

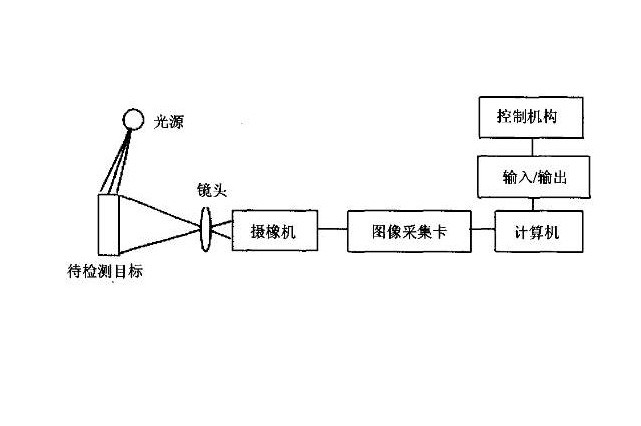

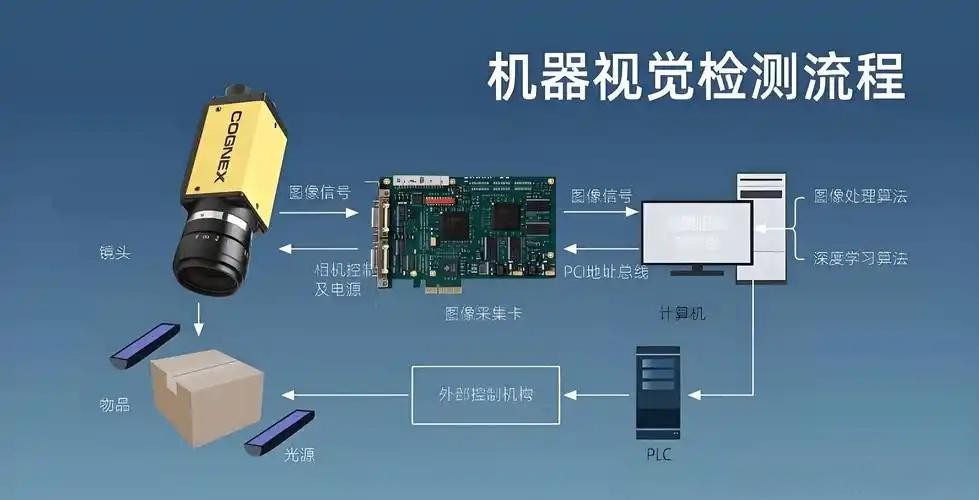

（機器視覺檢測流程）
在這一鏈條中，首要且關鍵的環節是獲取一幅高對比度、低噪聲、特征清晰的原始圖像。正所謂“垃圾進，垃圾出”，圖像質量直接決定了測量的最終精度與可靠性。然而，在實際工業現場，視覺系統面臨諸多挑戰：
1.環境光干擾：變化的自然光、頻閃的室內照明會引入噪聲，導致測量值波動。
2.鏡面反射與眩光：光滑表面會將光源直接反射入鏡頭，形成過曝區域，掩蓋真實邊緣。
3.特征對比度不足：待測目標與背景顏色或紋理相似，難以區分。
4.特殊應用需求：如3D結構光測量、熒光檢測等，需要分離特定波段的光。
要解決這些挑戰，僅靠?jī)?yōu)化算法和打光是事倍功半的。最有效、最經濟的方法之一，便是在光學路徑中引入“守門員”——濾光片。
二、濾光片：機器視覺測量的“光學頻譜編輯器”
濾光片，本質是一種對光的不同波段具有選擇性透過功能的光學元件。其核心價值在于“編輯”進入相機的光頻譜，保留有用光信號，剔除無用光噪聲。這依賴于其內部精密的光學鍍膜技術，通過真空鍍膜機在光學基片上沉積多層不同折射率的介質薄膜，利用光的干涉效應實現特定的光譜調控。
接下來，我們重點分析機器視覺測量中常用的幾種濾光片類型及其關鍵應用參數。
（BP470帶通濾光片）
1.帶通濾光片
工作原理：只允許一個特定波長范圍（通常帶寬在10-40nm）的光通過，阻擋該范圍之外的所有光。
關鍵應用參數：
中心波長：透射率最高的波長點，必須與視覺系統所用光源（如藍色470nm、紅色625nmLED）的峰值波長精確匹配。
半帶寬：透射率為峰值一半時所對應的波長寬度。帶寬越窄，選擇性越好，抗干擾能力越強，但通光量會降低。
峰值透射率：在中心波長處的最大透射率。越高意味著信號損失越少，成像越亮。
截止范圍與深度：定義了被阻擋的光譜范圍及其阻擋程度（通常用光學密度OD值表示，OD>4即透射率<0.01%）。
應用場景：主要用于抑制環境光干擾。當使用單色LED光源時，配合同一波長的帶通濾光片，可以幾乎完全消除可見光環境的影響，大幅提升圖像信噪比和測量的穩定性。

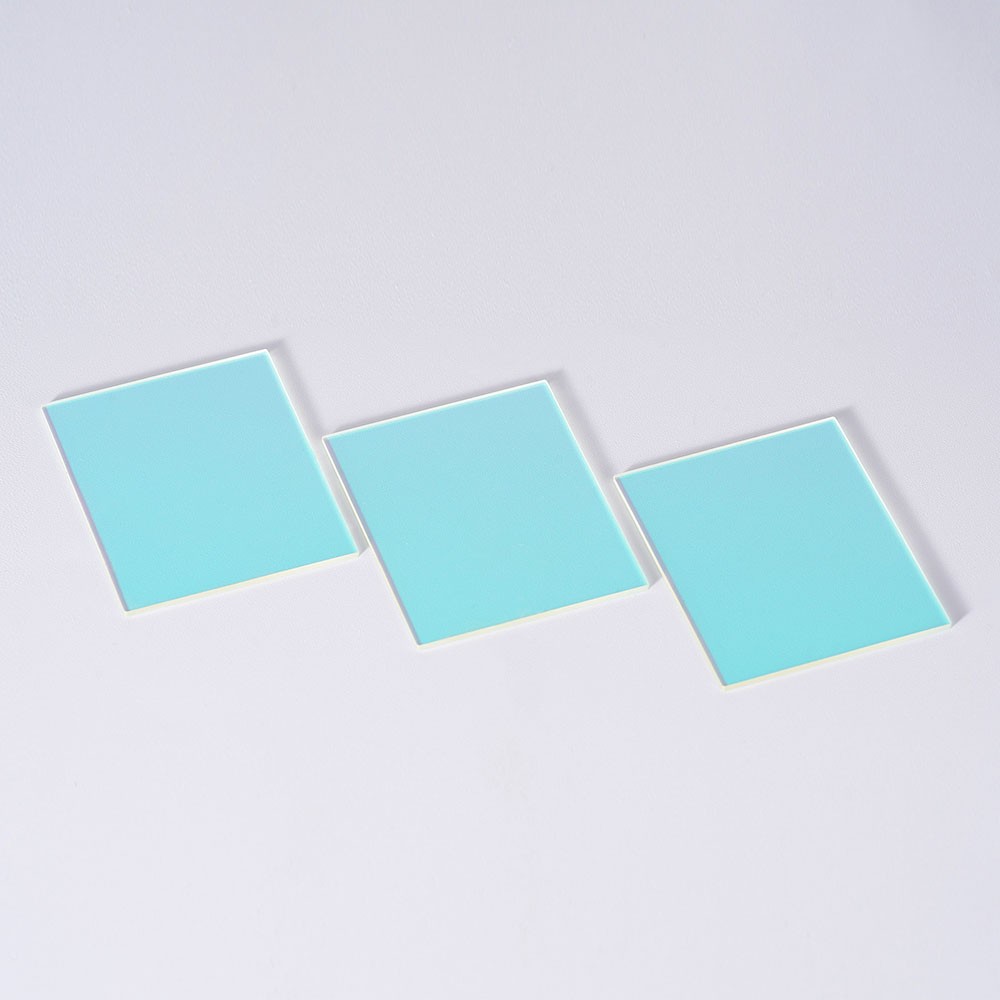

（BP625帶通濾光片）
2.偏振濾光片
工作原理：由線性偏振片組成，只允許特定振動方向的光通過。通常以“起偏器+檢偏器”組合使用。
關鍵應用參數：
偏振效率/消光比：衡量偏振片阻擋正交偏振光的能力。比值越高，消除眩光的效果越好。
透射率：對于平行偏振方向的透射率。
應用場景：專門用于消除金屬、玻璃、塑料等光滑表面的鏡面反射和眩光。通過旋轉相機前檢偏器的角度，可以找到最佳消光位置，使被眩光掩蓋的表面紋理、劃痕或邊緣清晰地顯現出來，這對于高反光工件的尺寸測量至關重要。

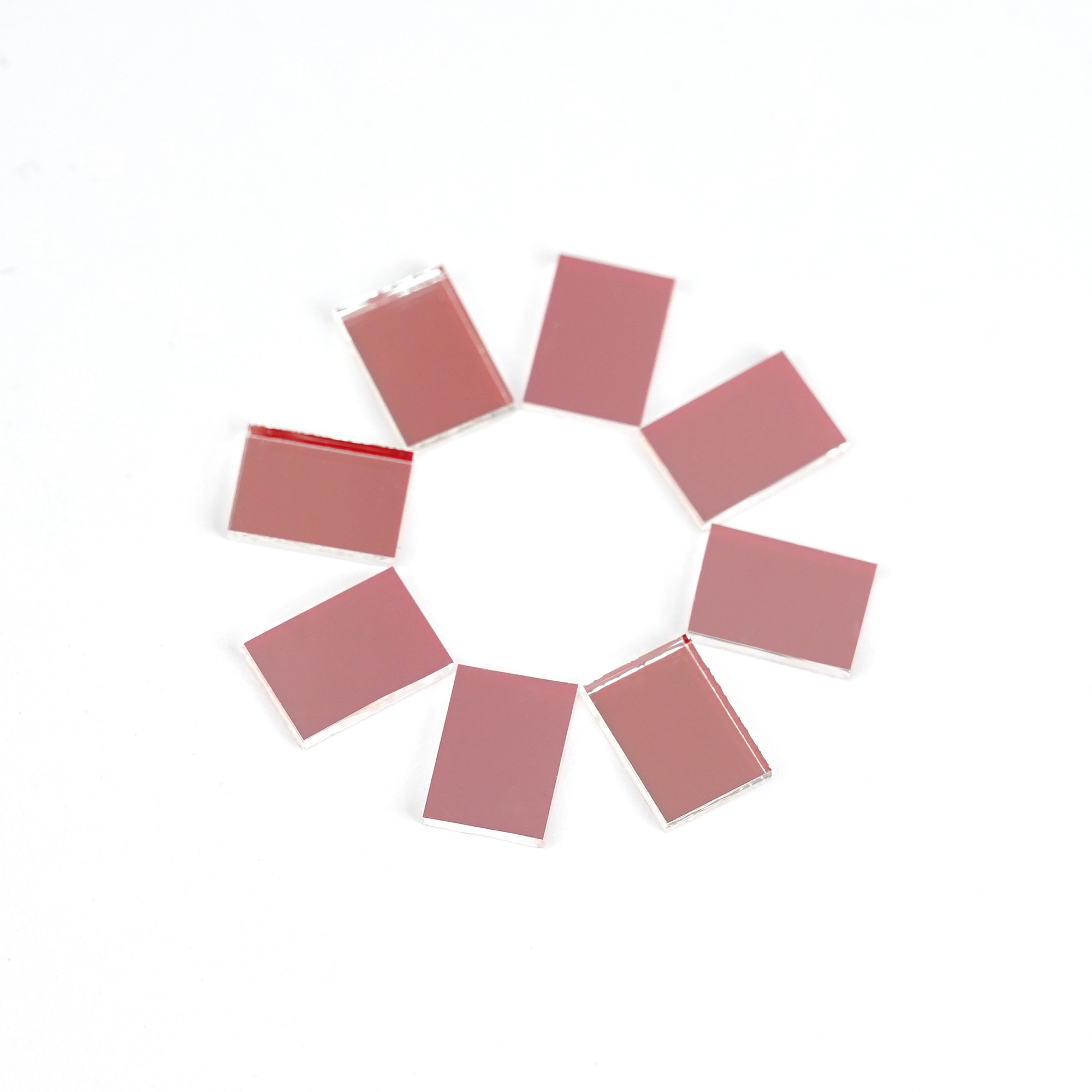

（UVIR720紅外截止濾光片）
3.紅外截止/透過濾光片&紫外濾光片
工作原理：根據應用需要，選擇性透過或截止紅外、紫外波段。
關鍵應用參數：
截止/通帶范圍：明確界定透過或截止的波長邊界。
過渡斜率：從通帶到阻帶的過渡速度，斜率越陡峭，性能越好。
應用場景：
紅外截止濾光片：大多數CMOS/CCD傳感器對紅外光敏感，但鏡頭對不同波長的光聚焦點不同（色差），會導致圖像模糊。加裝IRCut濾光片可以阻擋紅外光，提升黑白對比度，使圖像更清晰。
紅外透過/紫外濾光片：用于主動紅外視覺系統（如夜視、透霧）或紫外熒光檢測、瑕疵探測等特殊領域。

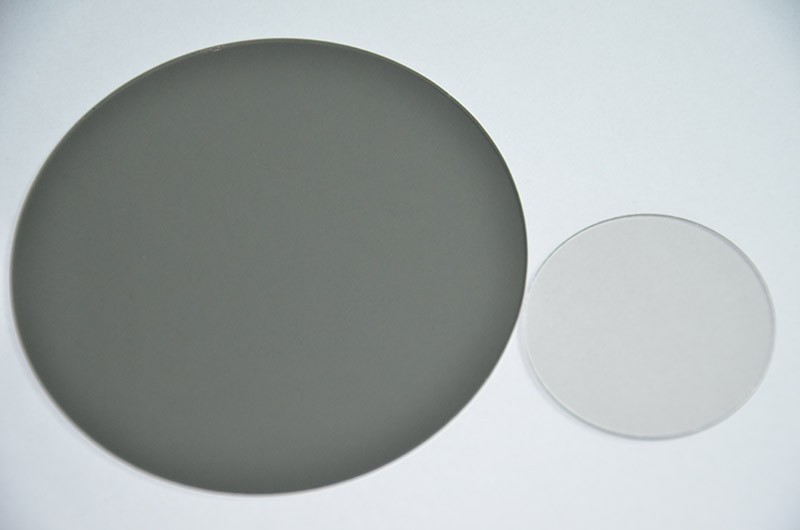

（中性密度濾光片）
4.中性密度濾光片
工作原理：在所有波長上均勻地衰減光強，而不改變色彩平衡。
關鍵應用參數：
光學密度：定義衰減程度。OD值每增加0.3，透射率降低一半。
應用場景：當環境光或光源過強，導致相機即使使用最短曝光時間仍會過曝時，ND濾光片可以像“太陽鏡”一樣降低進光量，防止圖像“飽和”，確保在明亮條件下也能正常測量。
濾光片作為機器視覺測量系統中一個具有戰略意義的性能倍增器，其作用表現在：
1.精度與穩定性的基石：通過精確的光譜控制，濾光片從源頭凈化了光信號，確保了圖像特征的唯一性和可重復性，為后端算法的精確測量奠定了堅實基礎。
2.應對復雜場景的利器：無論是變幻的環境光、棘手的產品反光，還是微弱的特征對比，都有對應的濾光片類型可以提供解決方案，極大地拓展了機器視覺測量的應用邊界。
3.成本效益的最優解：相比于升級更高性能的相機或投入大量資源進行復雜的算法補償，增加一片設計精良的濾光片，往往能以極低的成本實現系統性能的質的飛躍。
因此，在設計與開發一套高可靠性的機器視覺測量系統時，將濾光片作為核心光學架構的一部分進行通盤考慮，是工程師們應有的專業素養。而作為濾光片供應商，我們的價值在于提供高精度、高環境耐受性（如耐溫、耐濕）的定制化鍍膜產品，并與客戶緊密合作，根據其具體的光源、相機和被測量物體，推薦最匹配的“光學利刃”，共同賦能機器視覺測量邁向更高的精度與智能化水平。
